侧向流A型斜板在新建及改造工程中的工艺特点及应用优势
发布时间: 2022-12-09 15:22:40 浏览
次
侧向流A型斜板沉淀工艺的设计构造:

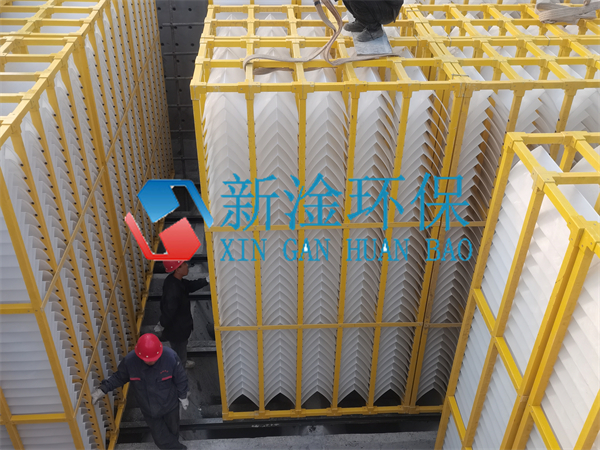

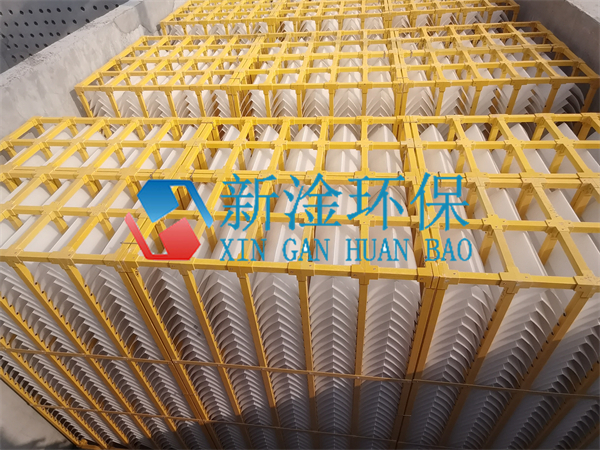

从下图可以看到A型斜板以积木式组合装配方式叠放在一起,从一侧进水而另一侧出水,两排侧向流A型斜板中间用挡水板挡住,内部形成封闭的泥区。
上述构造实现了水流沿水平方向流动,沉泥沿竖直方向降落,避免了水路和泥路之间相互干扰,从而保证较高的沉淀效率。
上述侧向流A型斜板沉淀工艺构造:
两斜板已设定的角度组合成A型,角度范围为20°—90°;
侧向流A型斜板,用工程塑料一次加工成型;
在垂直方向按照相同中心轴线、相同间距组合应用,组合后相邻的两块斜板构成沉淀单元。

由上述构造及工作原理可以看出:
①积木式组成结构,不需固定,移动简便,检修维护方便。
②特有的结构形式,使得太阳辐射仅能影响的顶上的一层,方便更换,使得寿命可以达到20-30年。
③水流沿着水平方向进行,泥竖直下落,且泥、水分离,各走分离路径,分离效率高,不会出现矾花上浮,水流短路现象。
④适用于大中小各种规模的水质沉淀工艺。
⑤排泥采用斗式排泥,穿孔排泥或底部刮泥机排泥。
